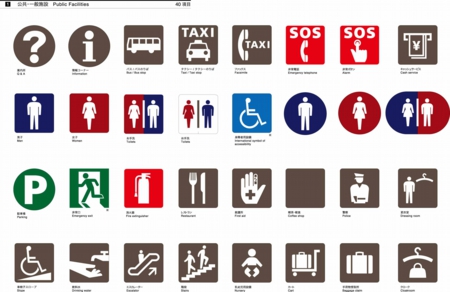

基本ピクト1

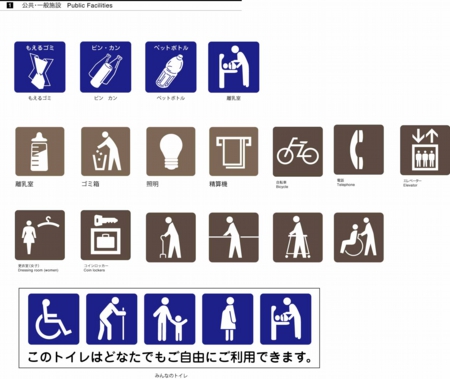

基本ピクト2

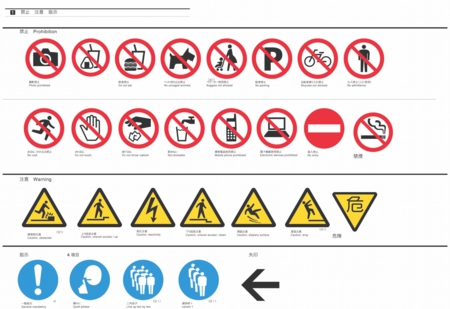

禁止・注意・指示ピクト

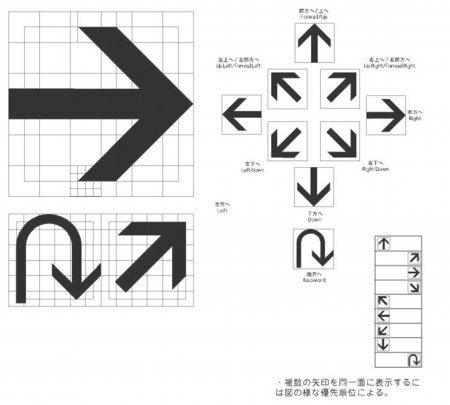

矢印ピクトとルール
ピクトグラムと矢印
１.ピクトグラムは本マニュアルで規定されたものを単独又は用語と共に使用する。２.ピクトグラムは図形とそれを取り囲む正方形の枠とで構成されている。
３.ピクトグラム間の寸法ピクトグラムを２つ以上用いる場合には正方形の枠寸法の1/4以上離す必要がある。
４.ピクトグラムと文字は、各々が明確に区別されなければならないため、正方形の枠寸法の1/2以上離す必要がある。

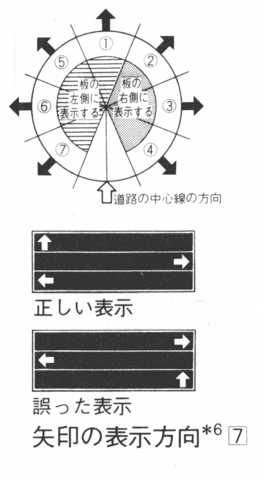

５.ピクトグラムと矢印
前方、左上、左、左下、下を指す矢印はピクトグラムと用語の左下に置かれ、
右上、右、右下、後方を指す矢印はピクトグラムと用語の後に置くことを標準とする。
また、矢印とピクトグラムの間は、正方形の枠寸法の1/2以上離す必要がある。
